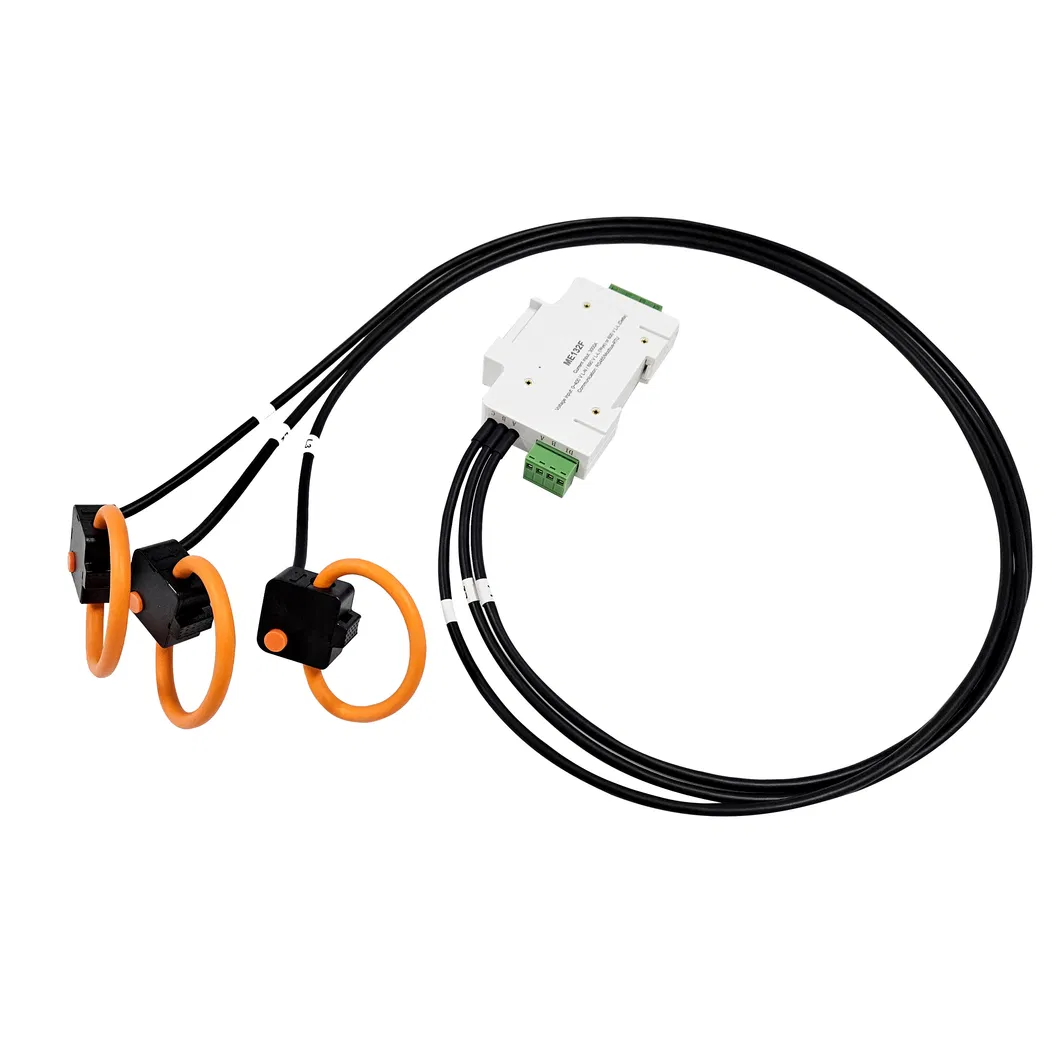

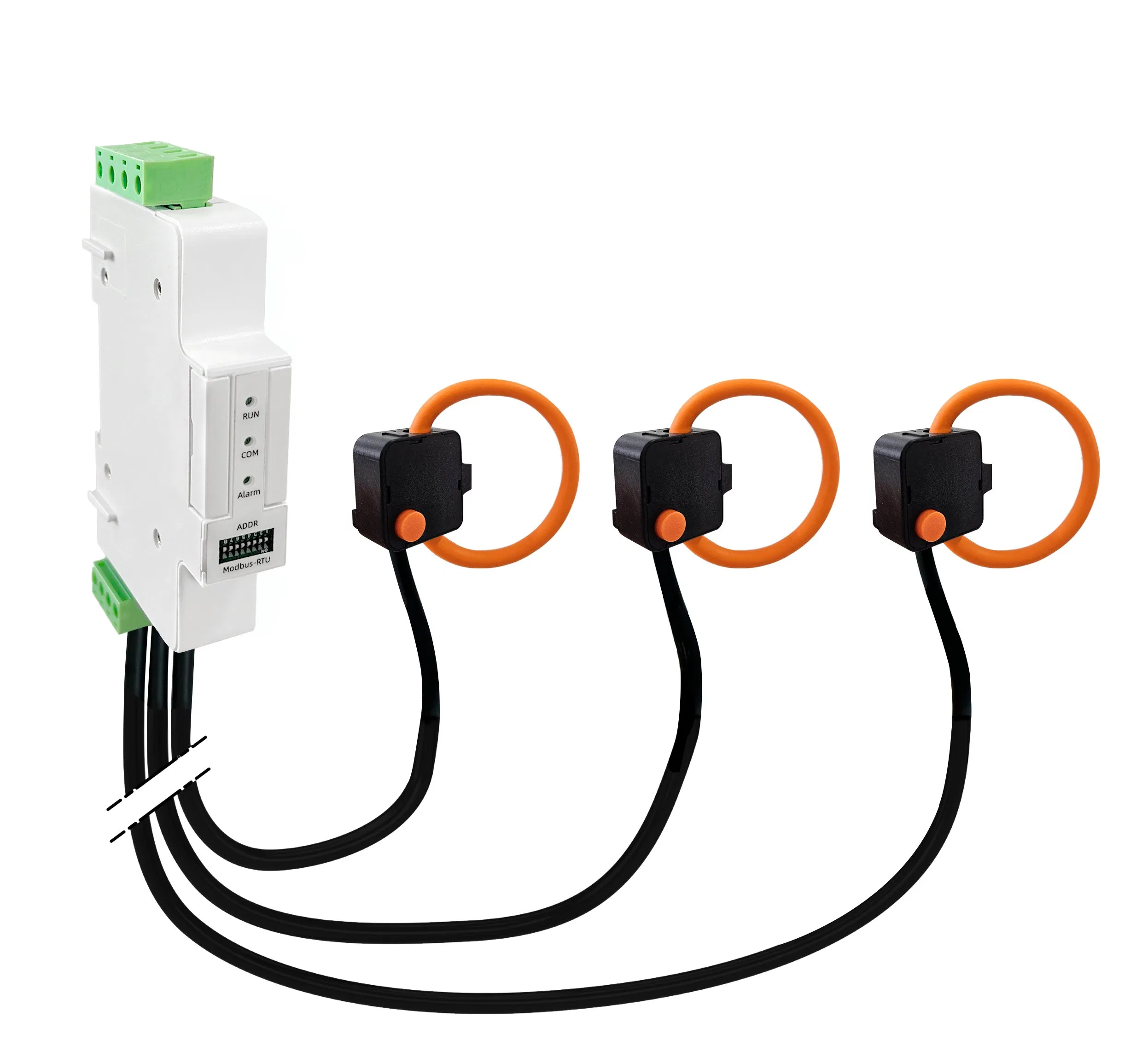

Me132 عداد طاقة ثلاثي الطور مودولاري متوافق مع ملف روجوفسكي المرن

المعلومات الأساسية

عرض لا توجد شاشة عرض

تركيب توجيه متصل

استعمال متعدد الوظائف للطاقة متر, واط ساعة متر, متر للاستخدام والصناعة الصفحة الرئيسية, معيار متر الطاقة الكهربائية

المعدات الكهربائية ثلاث مراحل أربع أسلاك

نظرية الإلكترونية متر

اتصال عداد الطاقة محطة

قياس الإشارات موجة مستمرة

نوع الطاقة متر

شهادة RoHS, ISO, CE

حسب الطلب مخصصة

الإدخال الحالي 333mv CTS، ملف rogowski

نوع المنتج مقياس طاقة مراقبة دائرة الفرع

التطبيق تحليل الطاقة ومراقبة استهلاك الطاقة

مستشعر التيار مستشعر تيار 3 في 1 مع منفذ rj12

التثبيت سكة حديد DIN

الاتصال Modbus RTU، منفذ RS485

النطاق الحالي 50mA--12000A

الجهد 0~600vac

نطاق التردد 50/60 هرتز

التوافقي الحد الأقصى 50th

مصدر الطاقة 95 إلى 265 vac/110~370vdc

وضع التوصيلات السلكية 3 سماعات 3 3 سماعات 1 ف2 واط (l-n) 1ف2w (l-l) 1ph3w (l-l-n)

تطبيق الجهاز تحليل الطاقة، مقياس التعريفة

الوظيفة معلمات كهربائية متعددة

الدقة 0.5s

حزمة النقل حقيبة مصنوعة من البولي وكرتون التصدير القياسي

تخصيص 122g;

الأصل الصين

رمز النظام المنسق 9030331000

القدرة الإنتاجية 500000 بيزو لكل سنة

مواصفات المنتج

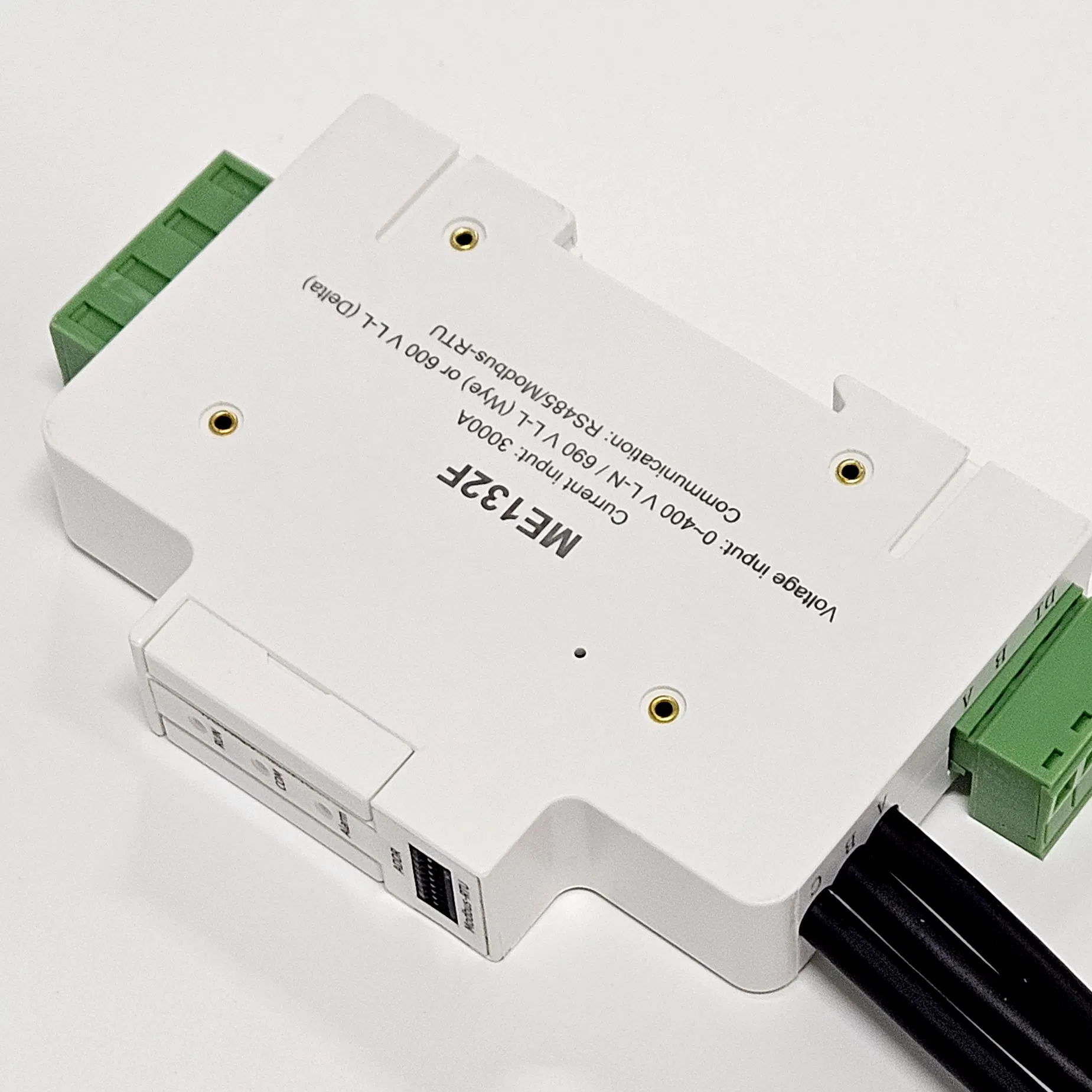

Me132 عداد طاقة ثلاثي الطور مودولاري متوافق مع ملف روجوفسكي المرن

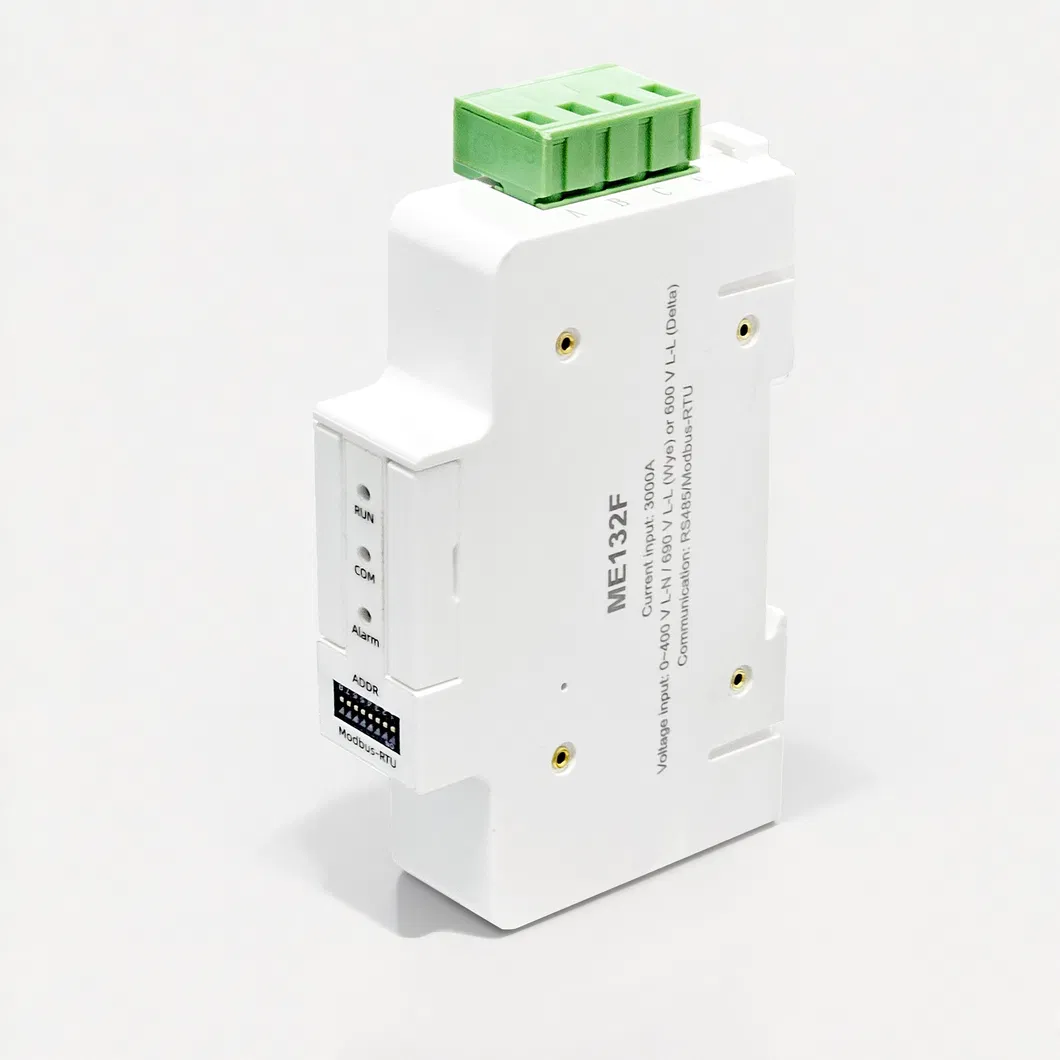

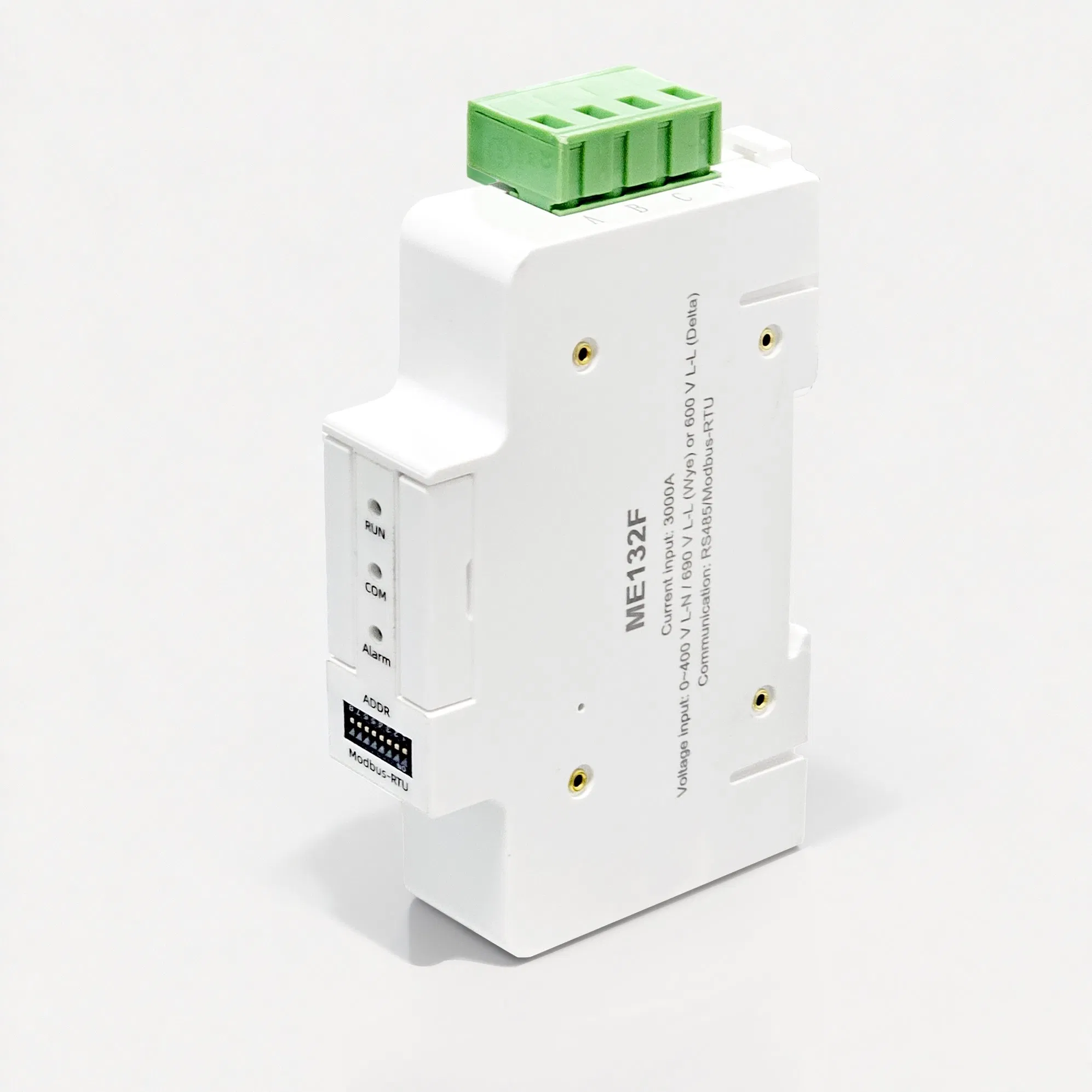

ME132 هو مقياس طاقة صغير الحجم يبلغ عرضه 18 مم، وهو DIN مصمم للوحات ذات مساحات محدودة. وهو يدعم كلاً من القياس أحادي الدائرة والمتعدد الدوائر، الأمر الذي يجعله مثالياً للتشغيل الآلي الصناعي، والقياس الفرعي التجاري، ومشاريع التعديل.

الوضع	طريقة التوصيل	وضع الاتصال
ME132F	اتصال دائم	RS485
ME132H	طرف توصيل RJ45	RS485
ME132FB	اتصال دائم	Bluetooth/RS485
ME132HB	طرف توصيل RJ45	Bluetooth/RS485

يدعم مقياس الطاقة الذكي متعدد الدوائر ME131 أنظمة ثلاثية الأسلاك ثلاثية الطور وثلاثة أطوار رباعية الأسلاك. ويمكن قياس المعلمات الكهربائية المتعددة مثل التيار والجهد ومعامل الطاقة والتوافقية والطاقة في طور الشبكة الكهربائية L1 وL2 وL3.

مع التكوين القياسي لواجهة اتصال RS485 وبروتوكول Modbus-RTU القياسي، يتوافق ME131 مع أنظمة التكوين المختلفة ويمكن أن يرسل المعلمات الكهربائية التي تم جمعها بواسطة الطرف الأمامي إلى مركز بيانات النظام في الوقت الحقيقي.

وصف المنتج

النوع	مقياس الطاقة الذكي متعدد الدوائر
الطراز	المقياس الرئيسي: ME132F، مقياس فرعي: ME132H
نوع المستشعر الحالي	ملف CT أو Rogowski، بمنفذ RJ12
الخاصية	مراقبة ما يصل إلى 32 دائرة (أحادي الطور/ثلاثي الطور)
التفوق	وحدة تزويد بالطاقة مدمجة للمقياس الرئيسي والمحول؛ برنامج اختبار الإصدار
نظام الأسلاك	مرحلة واحدة/ثلاث مراحل
الحجم	66,5 × 93 × 18

الخصائص الرئيسية

يقيس ME132 القيم التالية وفقًا لـ IEC 61557-12 PMD-II/DD/K70/1 قياسي:

الطاقة (4 أرباع):
- الطاقة النشطة (كيلو واط/ساعة): الإجمالي والقسّم، التسليم، والتلَّم.
- الطاقة النشطة لكل مرحلة (كيلو واط/ساعة): الإجمالي والقسّم، التسليم، والتلَّم.
- الطاقة التفاعلية (kVARH): إجمالي وجزئي، يتم تسليمها واستلمها.
- الطاقة التفاعلية لكل مرحلة (kVARH): إجمالي وجزئي، يتم تسليمها واستلمها.
- الطاقة الظاهرة (kVAh): الإجمالي والقسبي.
- الطاقة الظاهرة لكل مرحلة (kVAh): الإجمالي والقسبي.
الطاقة:
- الطاقة النشطة (واط): الإجمالي لكل مرحلة.
- الطاقة التفاعلية (VAR): الإجمالي لكل مرحلة.
- الطاقة الظاهرة: الإجمالي لكل مرحلة.
الجهد الكهربائي (فولت): مرحلة إلى مرحلة (U12، U23، U31)، ومن مرحلة إلى محايدة (V1N، V2N، V3N).
التيارات (A): لكل مرحلة (I1، I2، i3)، تيار محايد محسوب عند التوصيل (In).
التردد (هرتز).
عامل الطاقة: الإجمالي لكل مرحلة.
التوافقيات: النسبة المئوية والقيمة التوافقيات 1-51 لكل مرحلة من التيار والفولتية.

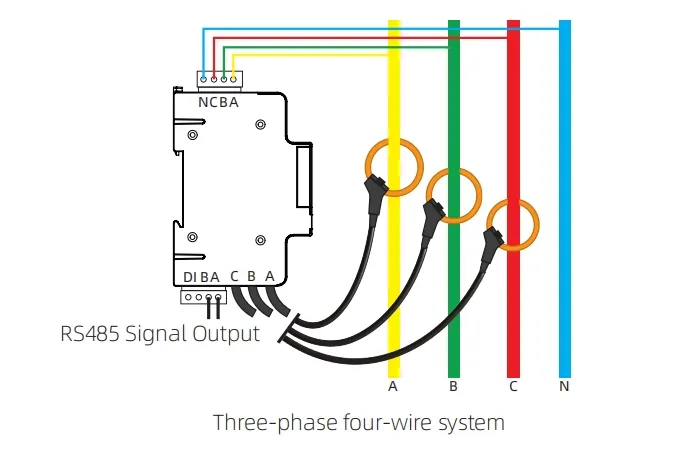

دليل التشغيل (طريقة الأسلاك أحادية الدائرة)

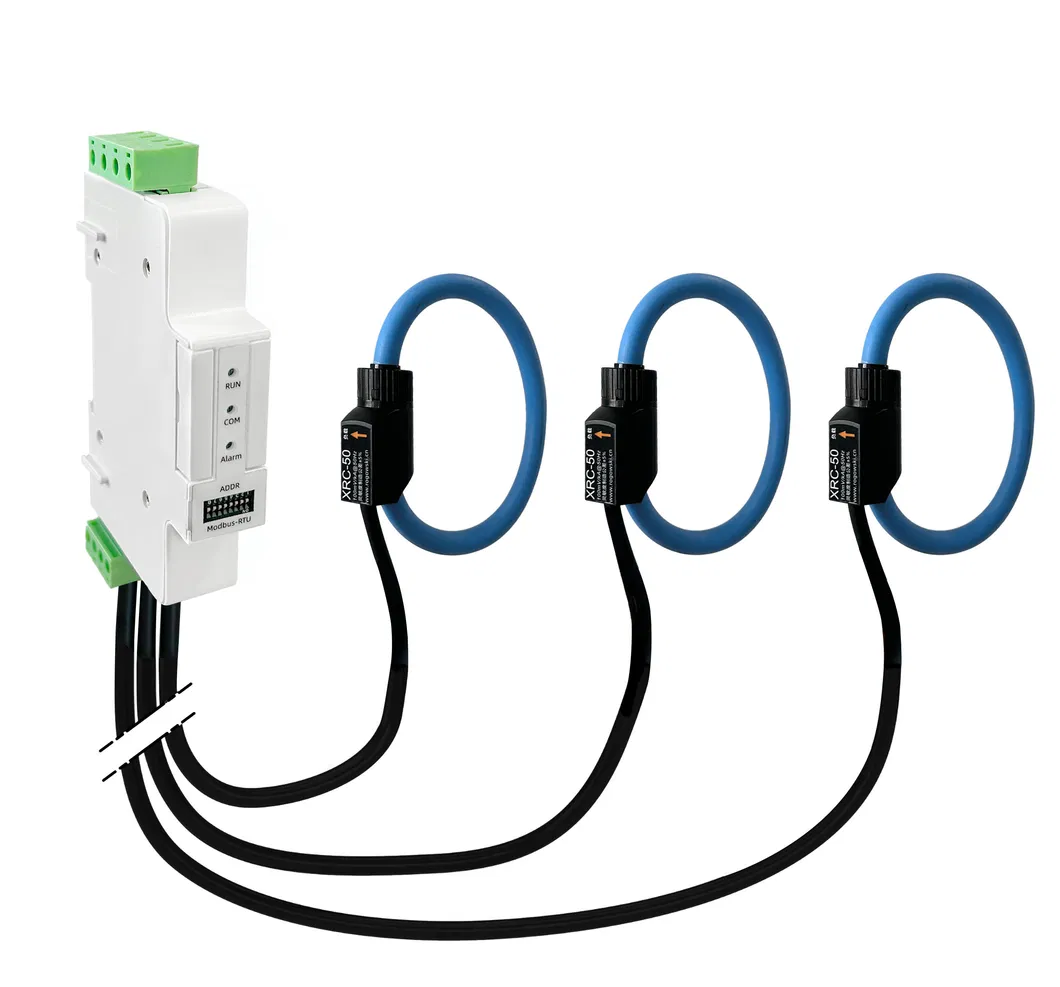

شاشة عرض التفاصيل

الأسئلة الشائعة (FAQ)

سؤال 1 ما هو مقياس الطاقة ME132 وما هي استخداماته الرئيسية؟

هو مقياس طاقة ذكي صغير الحجم بعرض 18 مم مصمم للتركيب على سكة DIN في اللوحات ذات المساحات المحدودة. يُستخدم في التشغيل الآلي الصناعي، القياس الفرعي التجاري، ومشاريع التعديل والتحويل الكهربائي.

سؤال 2 ما هي المعلمات الكهربائية التي يستطيع الجهاز قياسها؟

يمكن للجهاز قياس العديد من المعلمات الكهربائية تشمل: الطاقة النشطة والتفاعلية والظاهرة (الكلية ولكل مرحلة)، التيار، الجهد (من مرحلة إلى مرحلة ومن مرحلة إلى محايد)، التردد، معامل الطاقة، والتوافقيات حتى الرتبة 51.

سؤال 3 ما هي أنواع مستشعرات التيار المتوافقة مع هذا المقياس؟

يتوافق الجهاز مع مستشعرات التيار 3 في 1 التي تدعم مدخلات 333mv CTS وملفات روجوفسكي (Rogowski Coil) المرنة عبر منفذ RJ12.

سؤال 4 كيف يتم تحقيق الاتصال ونقل البيانات في هذا النظام؟

يحتوي المقياس على واجهة اتصال RS485 قياسية تدعم بروتوكول Modbus-RTU لنقل البيانات إلى مركز بيانات النظام في الوقت الحقيقي، كما تدعم بعض الموديلات اتصال البلوتوث (Bluetooth).

سؤال 5 ما هي الشهادات والمواصفات الفنية المعتمدة للمنتج؟

المنتج معتمد بشهادات الجودة والسلامة العالمية CE و ISO و RoHS، ومصنع وفقاً لمعايير الدقة العالية (درجة الدقة 0.5s) بمعيار IEC 61557-12.

سؤال 6 ما هي بيئة الجهد والتردد التي يعمل فيها مقياس الطاقة؟

يعمل الجهاز في نطاق جهد إدخال يتراوح بين 0 إلى 600vac وتردد 50/60 هرتز، مع نطاق تيار واسع يبدأ من 50mA ويصل إلى 12000A.
